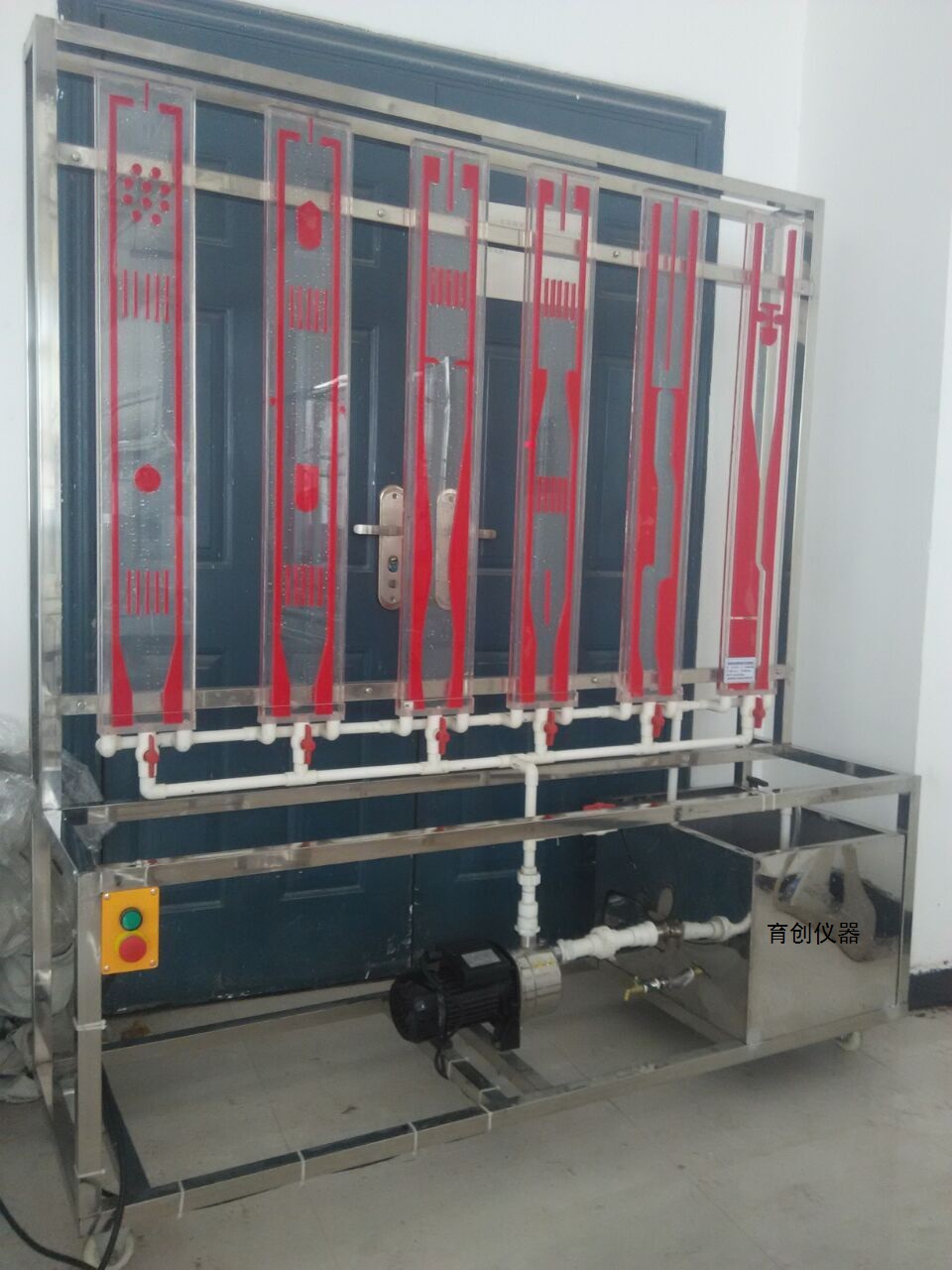

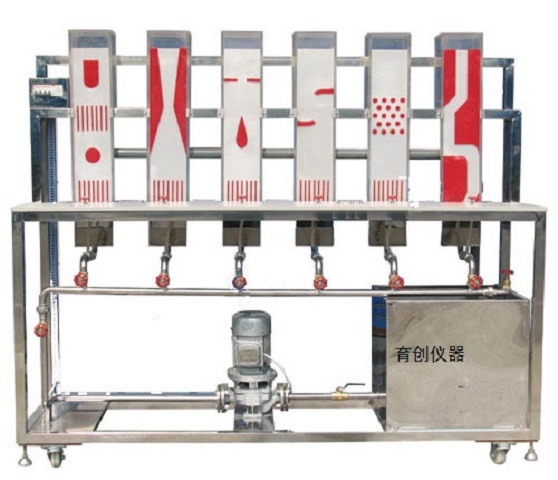

流体流动图形演示实验装置    型号：YC-LDT

功能：

1、观察流体流过不同绕流体的流动现象，加深对流体运动特性的认识。

2、了解流体流动状态跟踪方法。

3、观察水流绕流圆柱体、迎角机翼、突扩、突缩等情况下的流动形态。

4、加深对边界层分离现象的认识，充分认识流体在实际工程中的各类流动现象。

主要配置：

供水箱、供水泵、实验观察段、掺气装置、光源、调节阀、实验台架及控制屏等。

技术参数：

1、供水箱：容积约50L，不锈钢材质。

2、供水泵：不锈钢离心泵：功率0.37kw；单相220V。100%高温铜线线圈，304不锈钢叶轮，304不锈钢焊接轴，304不锈钢泵体，冷热水两用。工作条件:最高流体温度为≤120℃,最低流体温度-5℃.最大可承受的压力10bar 最高环境温度40℃.入水口1.2寸，出水口1寸。电泵装有热保护器系统。当电机过热时，热保护器将切断电器，电泵停止运行，几分钟后，热保护器复位，电泵恢复运行。

3、实验观察段：分为六个独立观察面板操作，各尺寸约160×700 mm，透明多色有机玻璃精制。

4、掺气装置：控制掺气量及气泡大小。显示面，有机玻璃制作。

5、控制屏面板及实验台架为精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

6、外形尺寸：约1800×500×1600mm。(带滑轮及禁锢脚)
