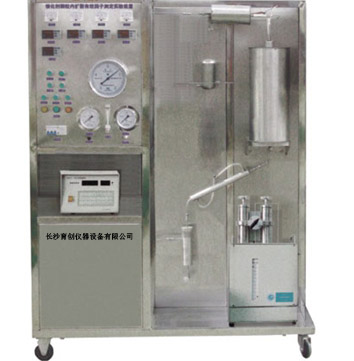

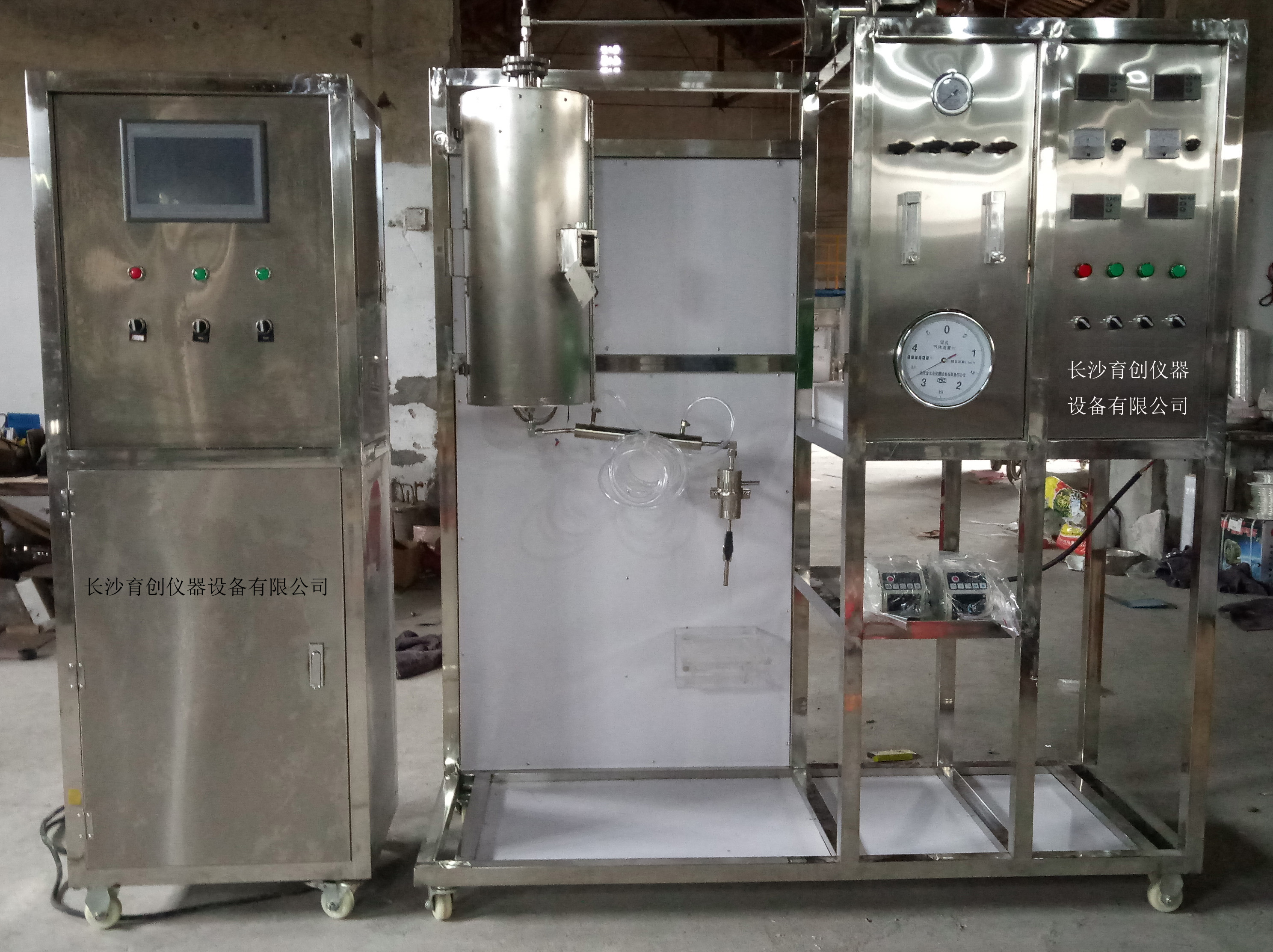

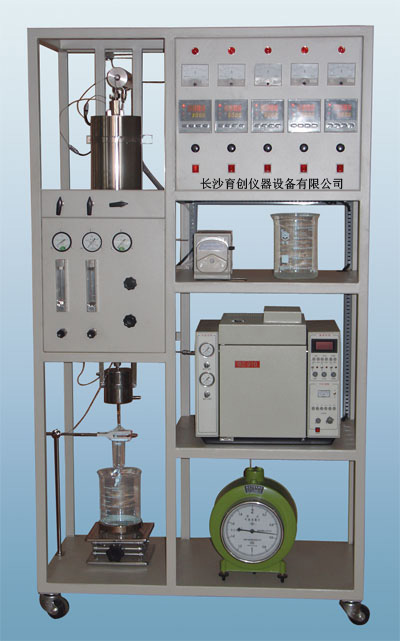

固定床催化反应实验装置     型号：YC-GDC

功能：

1、了解固定床管式催化反应实验装置的组成及工艺。

2、 进行气固相催化反应、催化剂评价与工艺条件选择以及宏观动力学实验。

3、 进行加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应的研究。

主要配置：

管式反应器、预热器、冷凝器、气液分离器、计量泵、转子流量计、湿式气体流量计、温度仪表、压力仪表、电流表、实验台架及控制屏等。

技术参数：

1、反应器：采用不锈钢材质精制，φ25×600mm；两段加热：1.5KW/段；最高使用温度：800℃左右； 耐压：0.6Mpa。催化剂装填量：50-100ml。

2、预热器：采用不锈钢材质精制，φ10×250mm；加热功率1KW。

3、冷凝器：采用不锈钢材质精制，φ40×400mm。

4、气液分离器：采用不锈钢材质精制，φ50×150mm。

5、计量泵：为微型隔膜计量泵；功率30W；最大流量9L/h；冲程频率120/minute；吸程2m。

6、 湿式气体流量计：型号：LML-2，额定流量：0.5m3/h,计量容积：5L/转，精度：±1%。

7、温控仪表：智能温控仪表、固态调压器、固态继电器控制。

8、压力仪表: Y-100型压力表，0～0.25Mpa。

9、控制屏面板及实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

10、外形尺寸：1600×600×1800mm。

数据采集型：配电脑、数据采集板、微机接口、相关传感器和数据采集软件等。能在线监测实验数据。
