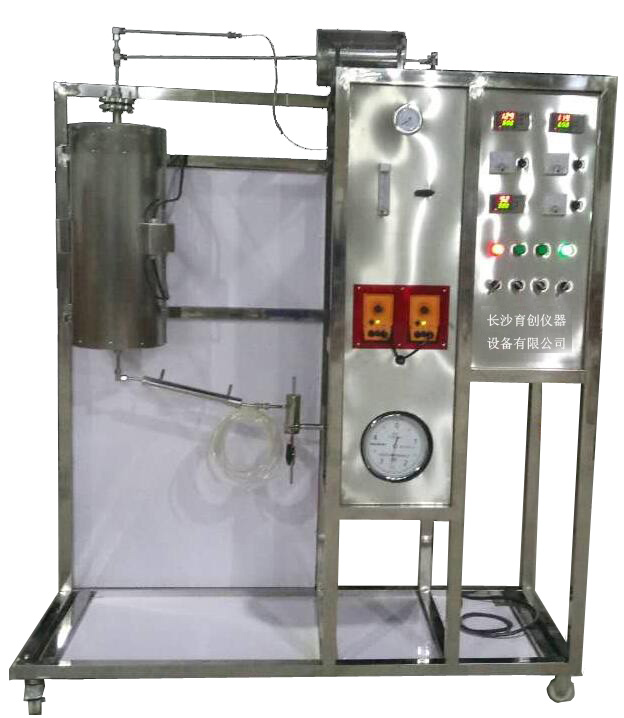

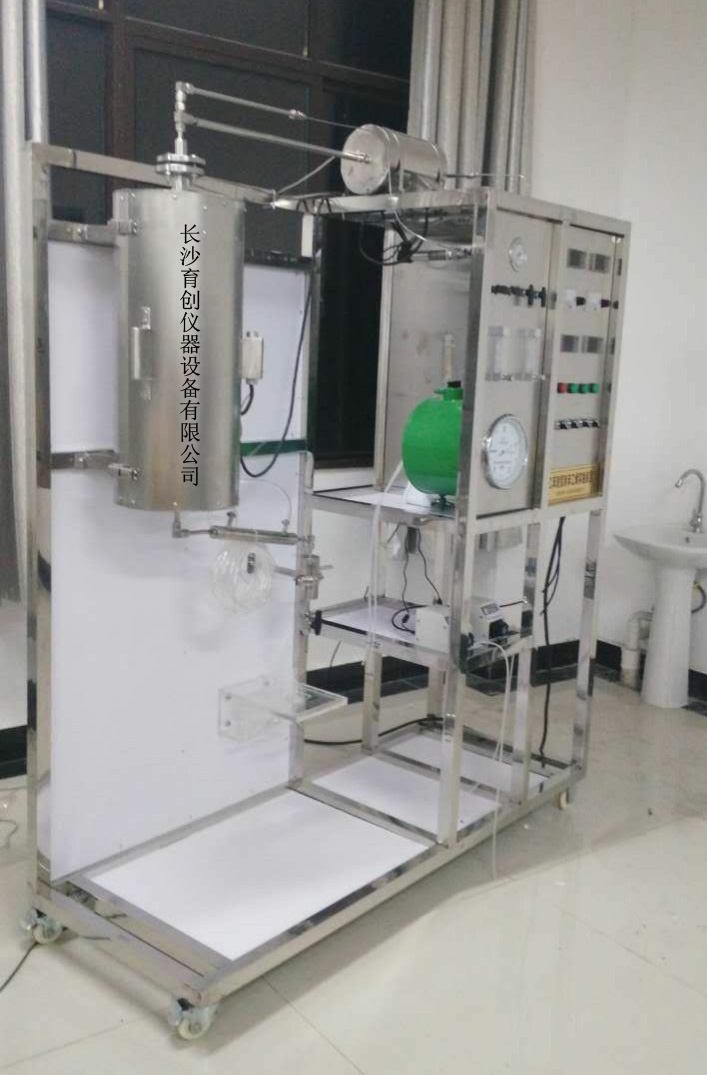

乙苯脱氢实验装置     型号：YC-TQ/YB

功能：

1、掌握本实验的工艺流程及工艺操作。

2、熟悉乙苯脱氢实验的工作原理及操作。

3、掌握制取苯乙烯的过程，进行乙苯脱氢实验的工艺计算。

主要配置：

反应器、计量泵、汽化器、气体混合器、液体混合器、气液混合器、气液分离器、冷凝器、产品储槽、加热管、压力仪表、温度仪表、氢气钢瓶（自备）、实验台架及控制屏等。

技术参数：

1、反应器：Φ25×650mm，采用不锈钢材质。

2、计量泵：为微型隔膜计量泵；功率30W；最大流量9L/h；冲程频率120/minute；吸程2m。

3、汽化器：采用不锈钢材质，φ10×250mm；加热功率1KW。

4、混合器：采用不锈钢材质，50 ml/个。冷凝器：ф40×400mm，不锈钢材质。

5、气液分离器：ф50×150mm，不锈钢材质。

6、湿式气体流量计：型号：LML-2，额定流量：0.5m3/h,计量容积：5L/转，精度：±1%。

7、装置汽化温度300℃，脱氢反应温度540~600℃，水∶乙苯=1.5∶1（体积比）（50毫升氧化铁催化剂）。

8、控制屏面板及实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

9、外形尺寸：1300×550×1700mm。

数据采集型：配电脑、数据采集板、微机接口、相关传感器和数据采集软件等。能在线监测实验数据。
