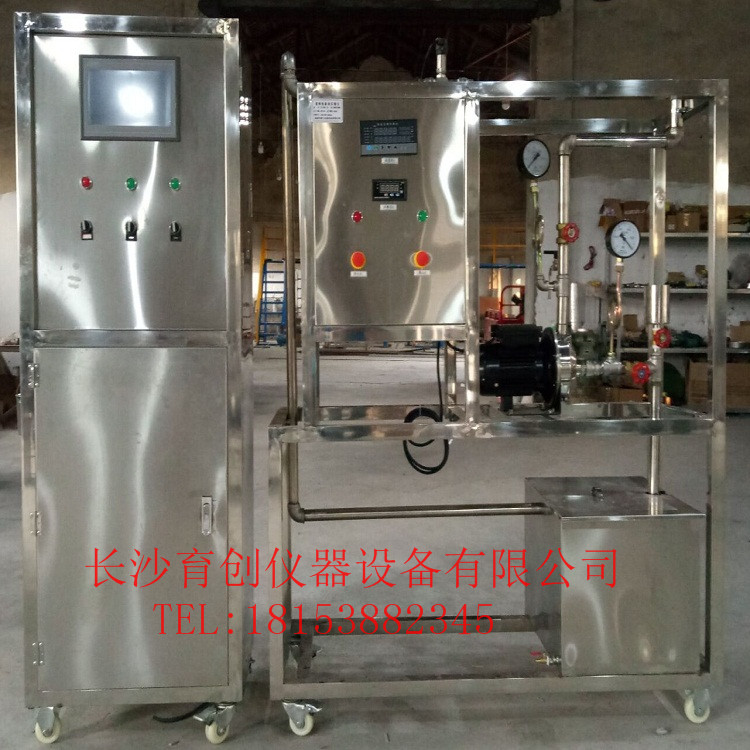

离心泵特性实验装置     型号：YC-LXB

功能：

1、 了解装置的基本结构及工艺流程；

2、 测定恒定转速条件下泵的扬程(H)、轴功率(N)及效率(η)与泵的流量(Q)间的关系曲线；

3、 熟练掌握离心泵的操作要领及工作原理。

主要配置：

蓄水箱、离心泵、流量计、压力表、真空表、功率表、管道、阀门、实验台架及控制屏等。

技术参数：

1、蓄水箱：不锈钢材质，容积约40L。

2、离心泵：流量6 m3/h,扬程15m，功率370W。

3、流量计：流量测量采用管道式转子流量计测量，连接方式：法兰。

4、压力表：Y-100型，0～0.6Mpa，真空表-0.1～0Mpa。

5、功率测量：数字型功率表，精度1.0级。

6、实验所用的流体为水，循环使用，充分节约水资源。

7、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

8、外形尺寸：1250×500×1700mm。

数据采集型：配电脑、数据采集板、微机接口、相关传感器和数据采集软件等。能在线监测实验数据。
