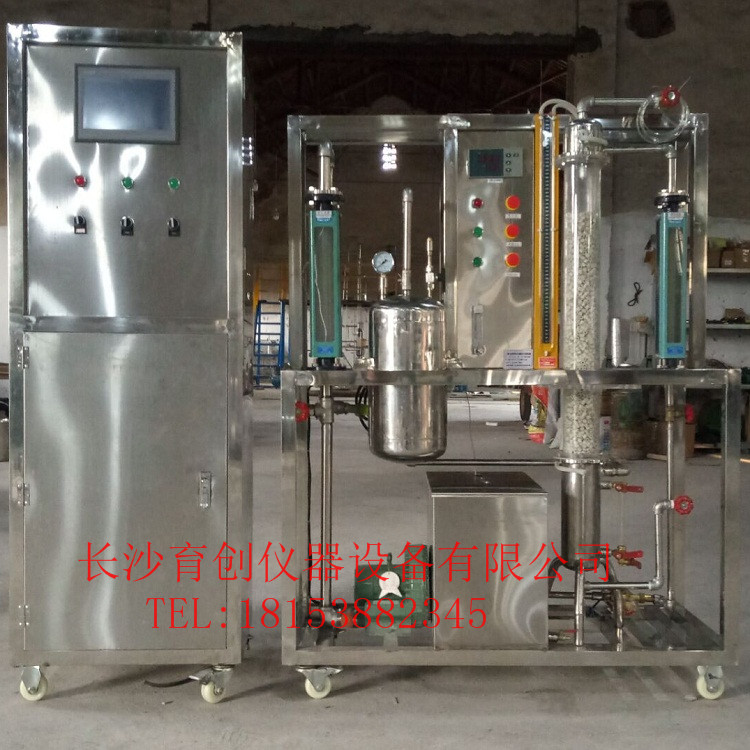

填料吸收实验装置     型号：YC-XS

功能：

1、 熟悉填料吸收塔的基本结构、工艺流程及操作方法；

2、 观察填料吸收塔液泛等流体力学行为；

3、 测定在干、湿填料状态下填料层压降与空塔气速的关系；

4、 测定总传质系数Kya，并了解其影响因素。

主要配置：蓄水箱、水泵、风机、混合稳压罐、吸收塔、转子流量计、湿式气体流量计、U型压差计、压力仪表、温度仪表、实验台架及控制屏等。

技术参数：

1、蓄水箱：容积约30L，不锈钢材质。

2、水泵：不锈钢微型增压泵，功率：90W。

3、风机：采用低噪音中压风机，转速：2800 r/min，风量：450 m³/h，风压：120mmH₂O，效率：66％，功率：250w，工作电压：220V，风量可调范围：0－600 m³/h。

4、混合稳压罐：不锈钢制作，对空气和二氧化碳气体或其他实验气体充分混合、稳压后输出。

5、吸收塔：采用填料吸收塔，尺寸：φ100×800mm，塔体为透明有机玻璃，便于学生观察相关实验现象。填料：φ10×10×1mm瓷拉西环，吸收介质：二氧化碳气体，吸收剂：水。

6、流量计：气体转子流量计两个，大流量液体转子流量计一个，湿式气体流量计一个。

7、压差计：U型压差计，观察填料洗吸收塔的上下塔压降变化。

8、压力仪表：测量范围0-2.5MPa，精度0.5级；温度仪表：测量范围-50 – 150℃，精度0.5级。

9、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

10、外形尺寸：1700×550×1700mm。

数据采集型：配电脑、数据采集板、微机接口、相关传感器和数据采集软件等。能在线监测实验数据。
